测角仪测量棱镜及角度块塔差

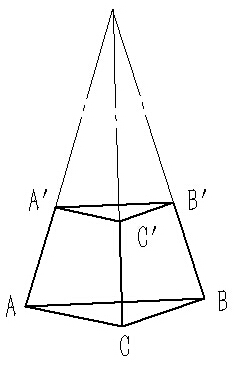

图1 棱差测量示意图

    如图一所示，我们以常见的直角棱镜为例，所谓棱差是指棱CC′与弦面AA′B′B之间的夹角。测量时在精密测角仪载物台上放置被测直角棱镜，调整载物台下的三个螺钉，使自准直仪光轴分别与直角棱镜的两个直角面AA′C′C和B B′C′C垂直（两直角面反射回来的自准直像在Y方向的角度值相同），即自准直仪的光轴与这两个面的交棱CC′垂直。
    转动载物台，使棱镜的弦面AA′B′B的自准反射像进入自准直仪视场中。如果弦面AA′B′B的自准反射像在软件中Y方向的角度值，与之前两直角面反射回来的自准直像在Y方向的角度值相同，那么表示该直角棱镜的棱差为零。否则两次Y方向的角度差值即为该直角棱镜的棱差。
