新兆光电-光学薄膜如何分类?

光学薄膜器件的应用在近十余年得到迅速的发展,种类也在增加,但是绝大多数模系的工作原理和设计方法仍然是以多见面的多光速干涉理论为基础。光学薄膜系指在光学元件或独立基板上,制镀上或涂布一层或多层介电质膜或金属膜或这两类膜的组合,以改变光波之传递特性,包括光的透射、反射、吸收、散射、偏振及相位改变。故经由适当设计可以调变不同波段元件表面之穿透率及反射率,亦可以使不同偏振平面的光具有不同的特性。

      光学薄膜根据其用途分类、特性与应用可分为:反射膜、增透膜/减反射膜、中性分束膜(分光镜)、截止;滤光片、带通滤光片、偏振分束器、消偏振膜系等。


      我们在选择光学薄膜主要分为两步:

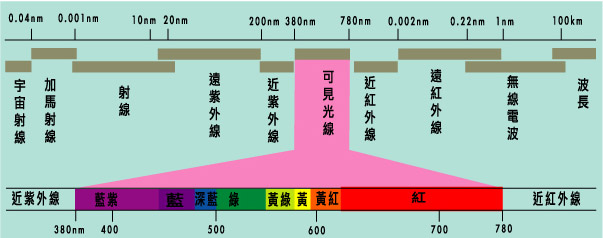

      1 看波长

     不同波长的光是不同的,我们需要明确我们研究的是哪一波长范围内的光线


      2 看功能

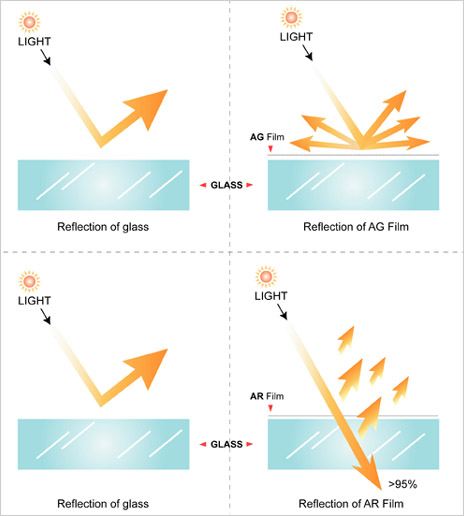

      2.1 减反射膜和高反射膜

      减反射膜又称增透膜、AR膜、AR片、减反射膜、AR滤光片,它的主要功能是减少或消除透镜、棱镜、平面镜等光学表面的反射光,从而增加这些元件的透光量,减少或消除系统的杂散光。

      高反射膜是在光学玻璃的背面,通过真空镀膜镀一层薄膜,使入射光反射的光学元件。高反射膜分为介质高反射膜和金属高反射膜两种。

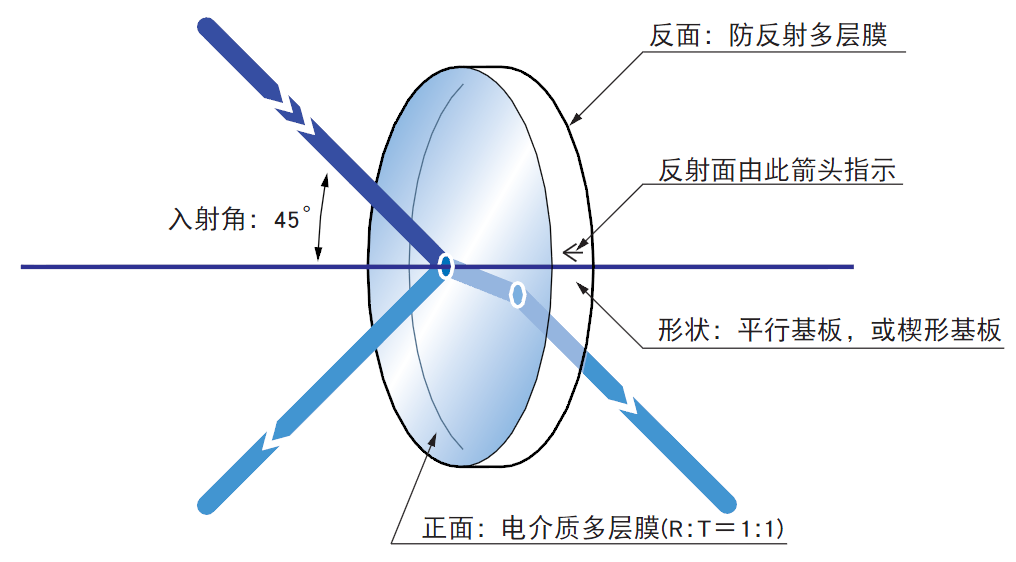

     2.2 中性分束膜

     中性分束镜的作用:它可以在一定的波段内把一束光分为光谱成分完全相同的两束光,也就是说,它在一定的波长范围内对各个波长具有相同的透射率和反射率比值(即透反比),因而,反射光和透射光均不带颜色——呈色中性。中性分束膜分为介质中性分束膜、偏振中性分束棱镜、金属中性分束分光镜。




      2.3 截止滤光片

      截止滤光片指的是能从复合光中滤掉全部长波或短波而仅保留所需波段范围的滤光片。通常把抑制短波区,透射长波区的截止滤光片称为长波通滤光片,而将抑制长波区,透射短波区的截止滤光片称为短波通滤光片。

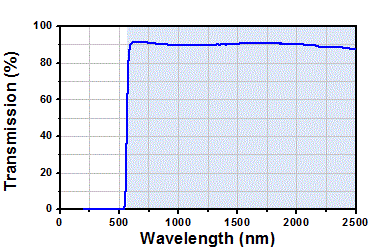

                                   长波通滤光片&& 短波通滤光片

     2.4 带通滤光片

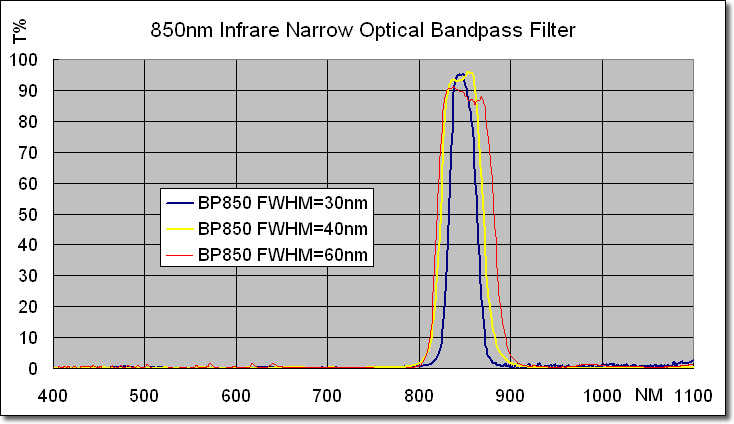

    带通滤波片可以在一定的波段内,只有中间一小段是高透射率的通带,而在通带两侧,是高反射率的截止带。用于光谱仪器消除光栅光谱级的重叠。首先我们需要确定中心波长,其次我们需要确定带宽及透过率,根据光谱曲线选择适合我们的滤光片。下图中为中心波长850nm,带宽30nm、40nm、60nm的光谱曲线图。
